Laboratorium Gambar merupakan laboratorium yang didesain untuk keperluan praktikum, penelitian, dan pengabdian kepada masyarakat dimana pengelolaannya dibawah Jurusan Teknik Mesin Politeknik Manufaktur Negeri Bangka Belitung. Laboratorium Gambar terdiri dari beberapa Laboratorium, yaitu Laboratorium CAD 01, CAD 02, Tool Design, dan Studio Gambar. Laboratorium Gambar memfasilitasi kegiatan praktikum Gambar Teknik Mesin, Perancangan Moulding, Perancangan Press Tool, Perancangan Elemen Mesin, Perancangan Mekanik Umum, Perancangan Jig & Fixture, Perancangan Produk, Proses Manufaktur, Praktik CAD (Computer Aided Design), Praktik CAM (Computer Aided Manufacturing), Praktik Perancangan Alat, Praktik Pengukuran dan Pemeriksaan dan lain-lain. Adapun fasilitas di Laboratorium Gambar adalah:

Peralatan:

1. PC Workstation
2. Meja Gambar
3. Moduler Fixture
4. 3D Printing
5. 3D Scanning
6. Plotter
7. Alat ukur
8. Teaching Aid Cetakan Moulding

Software:

1. Autodesk Inventor
2.  Autodesk AutoCAD
3. Solidworks & SolidCAM
4. Fusion 360
5. Ultimaker

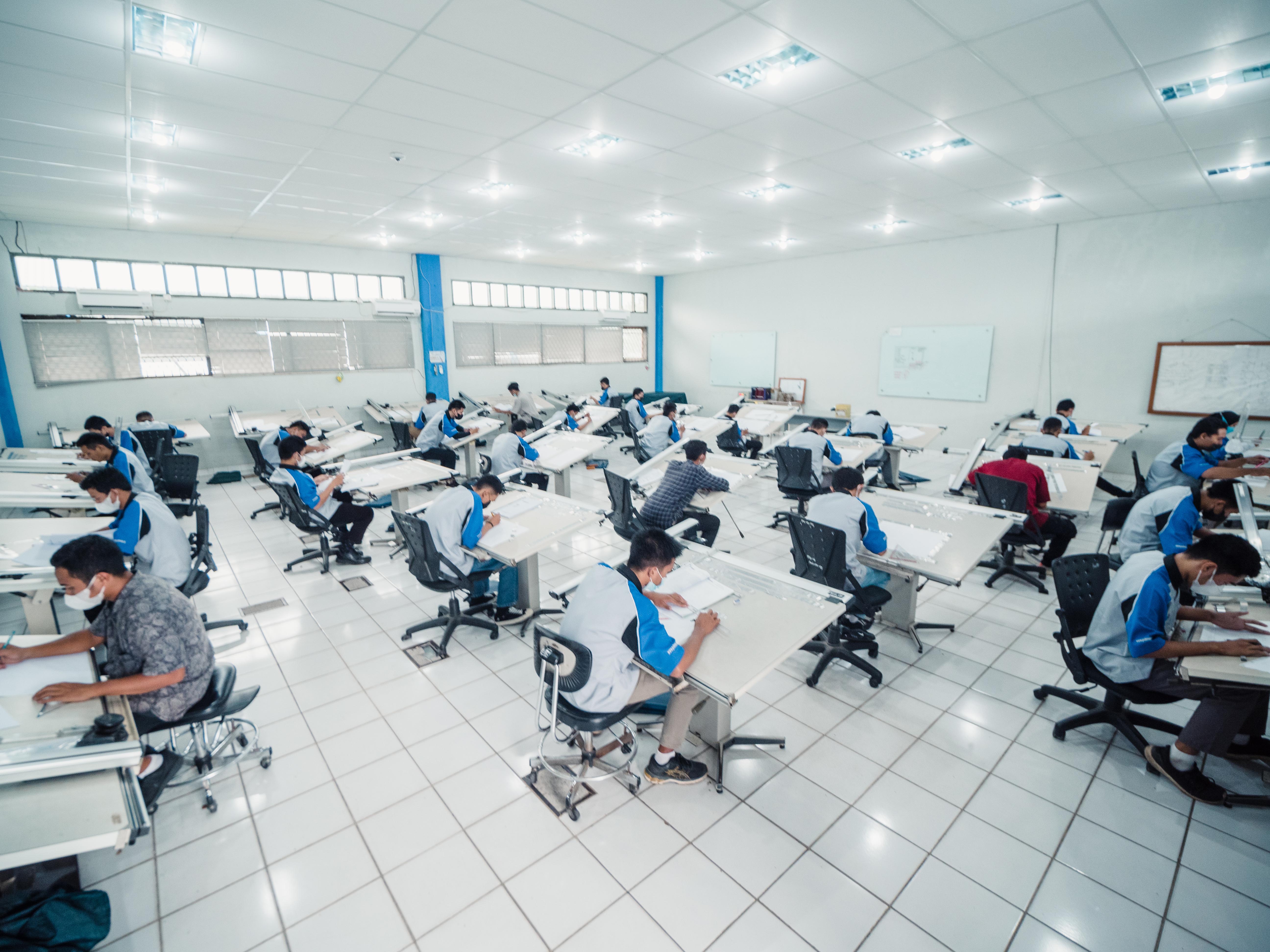

Studio Gambar

Laboratorium Tool Design

Laboratorium CAD
